Slant Bad Lathe Machine

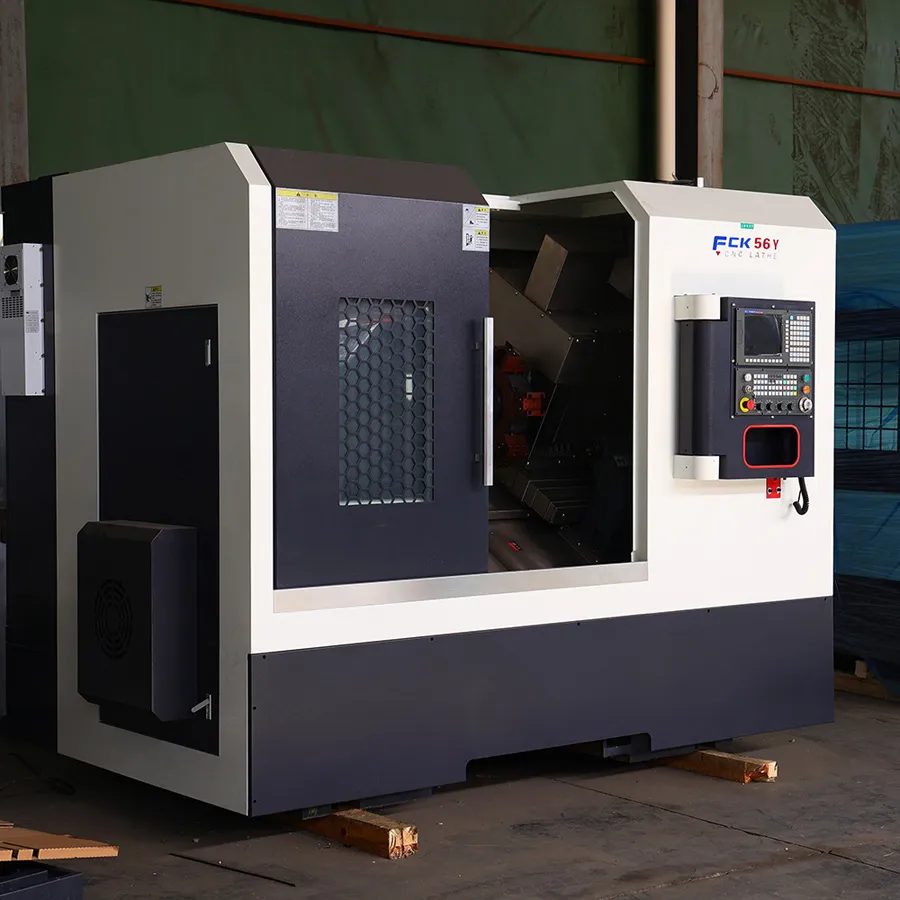

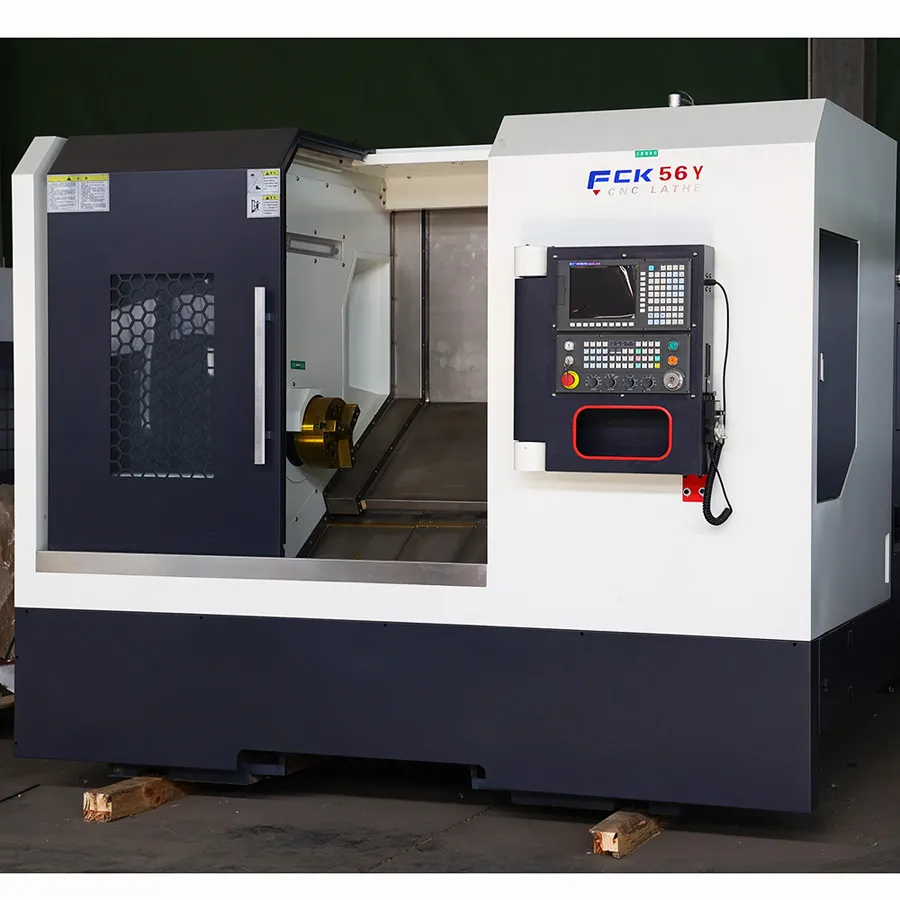

Torn CNC FCK56 Slant Bedés una màquina de-tornatge d'alt rendiment dissenyada per al tall de metalls de precisió i aplicacions industrials. Amb una estructura de llit inclinat rígid, garanteix una excel·lent estabilitat, una alta precisió i una eficiència superior d'eliminació d'encenalls.

Equipada amb un control CNC avançat, la màquina és adequada per mecanitzar peces complexes amb alta precisió, la qual cosa la fa ideal per a components d'automoció, peces aeroespacials, fabricació de maquinària i indústries metal·lúrgiques en general.

El disseny del cargol-resistent i les guies amples proporcionen una rigidesa i una durabilitat excepcionals, permetent un rendiment estable fins i tot en condicions de tall pesades. El seu disseny compacte i el seu disseny ergonòmic milloren la comoditat de l'operador i l'eficiència de producció.

El torn CNC multi-funcional de la sèrie FCK56, és la nostra empresa que va introduir la producció de tecnologia japonesa d'equips de mecanitzat CNC de precisió d'alta-velocitat, les peces principals utilitzen productes coneguts-fabricants nacionals i estrangers, les peces clau són un centre de mecanitzat pentaèdric de precisió importat per garantir la precisió de la fabricació.

Estructura de la màquina-eina 1. Torn CNC multi-funcional de la sèrie FCK56, llit amb estructura de caixa i ferro colat fort (HT-300), tecnologia de fosa, utilitzant un centre de mecanitzat d'alta precisió un cop finalitzat el processament de subjecció. Per tant, té les característiques d'una forta rigidesa general, una bona retenció de precisió de la màquina-eina i una alta fiabilitat. 2. El llit adopta un llit integral de tipus posterior oblic d'alta rigidesa 30, una còmoda eliminació d'encenalls, amb pica de separació, eliminació completa de fuites, fàcil manteniment.

El torn CNC multifuncional de la sèrie Knife Post FCK56 adopta un suport d'eines hidràuliques servo de 12 estacions (torre d'eines elèctriques opcional), el suport d'eines es pot canviar a cada posició del capçal de tall. La velocitat de canvi d'eina és ràpida (el temps de canvi d'eina és de 0,25 segons). Precisió de posicionament de repetició de rotació del portaeines 0,003 mm.

Carro 1. El torn CNC multifunció de la sèrie FCK56 - adopta una estructura d'unitat de cargol d'alta rigidesa. 2. La lubricació interna de greix tancada de l'eix pot garantir el funcionament estable de l'eix a alta velocitat. 3. El motor de l'eix principal adopta un servomotor de CA, velocitat variable contínuament, potència 11KW, potència de 11KW, sortida de parell alta, sortida de parell gran, alta velocitat, sortida de parell alta és adequada tall. 4. l'estructura sense engranatges del capçal, reduint molt el soroll i la vibració. 5. Utilitzant un mandril hidràulic de forat mitjà (opcional sòlid) i un cilindre d'alta velocitat-, i equipat amb interruptor de peu, la subjecció de la peça és còmoda, segura i fiable.

Accionament de l'eix X, Z

1. X4010, la transmissió d'alimentació de l'eix Z -4010 adopta un gran diàmetre de plata de Taiwan, una alta precisió (nivell C3) i una prepressió i tracció prèvia. 2. X, Z d'alimentació amb un carril de corrons de plata de Taiwan (classe P- RG45), una gran capacitat de càrrega. 3. Equipat amb el sistema de lubricació per minimitzar la força del procés de lubricació, la fricció i la protecció de la coberta telescòpica d'acer inoxidable. 4. Els eixos X i Z utilitzen un servomotor, un parell del motor de l'eix X- 15 N.m, un parell del motor de l'eix Z- 15 N.m{. 5. Seient de cua 1. La màquina adopta un contrapunt hidràulic estàndard i es pot programar el cos de cua hidràulic Es pot seleccionar contrapunt accionat per cargol del servomotor).

2. El rail de guia del contrapunt és un calibre de filferro d'alta precisió Taiwan Dinghan (Taiwan i precisió del nivell), per garantir la millor combinació de precisió i rigidesa d'alimentació de la màquina. 6. Sistema hidràulic El sistema hidràulic de la màquina-eina adopta components importats per controlar el sistema de bomba variable per garantir el màxim estalvi energètic de la màquina-eina. vii. Sistema de lubricació Sistema de lubricació centralitzada, cargol de boles i lubricació forçada automàtica del carril de línia, per garantir el moviment ràpid de la màquina i una alta precisió de posicionament. 750 Longitud de processament efectiva 420/1200 Longitud de processament efectiva 870

Els nostres últims projectes









Torreta elèctrica de 12 estacions amb eines vives El veritable eix Y-combinat amb una torreta elèctrica de 12 estacions permet el tornejat, el fresat, la perforació i el roscat en una única configuració. Elimina els errors de funcionament secundari per a geometries complexes o excèntriques.

Equipat amb capçals vius d'alta-velocitat 0 graus (axial) i 90 graus (radial). S'encarrega de tasques complexes de mecanitzat de cara-cara i cara-lateral amb zero zones mortes.

Estructura de fosa integrada de 45 graus amb un centre de gravetat més baix . 30% més gran capacitat d'amortiment per a un tall-resistent. L'evacuació d'encenall assistida per gravetat- és perfecta per a una producció automatitzada contínua.

Dissenyat específicament per a múltiples-procés, peces d'alta-precisió, com ara peces d'automòbil, implants mèdics i connectors aeroespacials.







Sistema CNC-de gamma alta KND El màxim rendiment-de costos. Resposta ràpida i interfície molt intuïtiva. Ofereix un equilibri perfecte entre el mecanitzat d'alta-precisió i els costos d'inversió optimitzats.

Henan Rowdai Machinery Equipment Co., LTD, durant 20 anys, ens hem centrat en la investigació, desenvolupament, producció i comerç global de quatre grans sèries d'equips: torns, perforadores, serradores i fresadores. Els nostres productes cobreixen tant models de CNC estàndard com d'alta gamma-, adaptables a les necessitats de processament de metalls de diverses indústries i s'exporten a nombrosos països i regions d'arreu del món. Compromesos amb alts-estàndards de qualitat, tenim la certificació ISO 9001 i CE. Aprofitant una cadena de subministrament completa, aconseguim una alta rendibilitat en costos-i un lliurament estable. Disposem de capacitats de personalització professionals, admetem adaptació de doble voltatge i multi-idioma, i oferim un servei postvenda complet a l'estranger. Mitjançant productes intel·ligents i un servei únic-, ajudem els clients globals a millorar l'eficiència de la producció i reduir els costos operatius.
