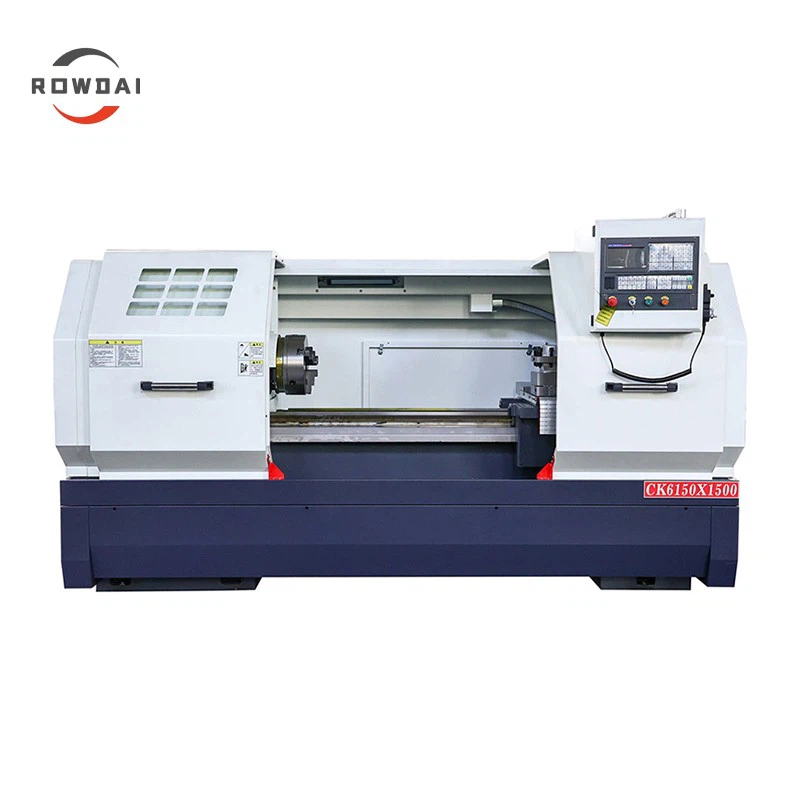

El torn automàtic de precisió CNC és una màquina CNC d'alta-velocitat, alta-precisió i alta fiabilitat. Els seus components estructurals principals: incloses la base, el llit i el capçal, estan fets amb materials d'alta-resistencia per garantir l'estabilitat-a llarg termini de la màquina durant el funcionament.

Amb una estructura de llit integral, la màquina-eina aconsegueix una gran precisió de posició i garanteix una evacuació eficient d'encenalls, la qual cosa la fa ideal per a aplicacions de mecanitzat d'alta-velocitat i alta-precisió.

El torn automàtic de precisió CNC està equipat amb un eix d'alta-velocitat, alta-precisió i alta-rigidesa accionat per un motor de-freqüència variable. L'eix s'acobla en un entorn-climàtic controlat; després del muntatge, se sotmet a un període continu de 72-hores de funcionament-a una temperatura constant. Un cop instal·lat a la màquina-eina, se sotmet a una prova més de 72 hores per garantir la fiabilitat del seu rendiment d'alta precisió.

El torn automàtic de precisió CNC utilitza una torreta d'eines elèctriques verticals de 4 estacions, que ofereix canvis ràpids d'eines i una alta precisió de posicionament.

Els eixos X i Z disposen de cargols de boles de precisió per a l'alimentació. Els servomotors s'acoblen directament als cargols de boles mitjançant acoblaments flexibles importats, d'alt-parell i de baixa-inèrcia. El sistema de suport del cargol de boles utilitza una estructura pre-tensa per eliminar el joc de transmissió i compensar proactivament l'impacte de la deformació tèrmica-que es pot produir durant un funcionament prolongat-en la precisió de mecanitzat, garantint així una precisió excepcional de posicionament i re{7}}posicionament. A més, la màquina incorpora un avançat sistema de lubricació automàtica centralitzada que proporciona una lubricació temporal, quantitativa i intermitent, assegurant un funcionament estable i fiable.

La màquina-eina presenta un disseny de protecció totalment tancat que és altament ergonòmic, estèticament agradable i d'aspecte únic. Ofereix una protecció fiable contra l'aigua i les estelles alhora que facilita un manteniment còmode.

Paràmetres tècnics

Especificació	Unitat	CK6150	CK6163
Màx. diàmetre de rotació del llit	mm	500	630
Màx. diàmetre de rotació del carro	mm	275	375
Màx. diàmetre de tall	mm	500	630
Longitud màxima de la peça	mm	500 / 1000 / 1500 / 2000
Recorregut màxim de l'eix X-	mm	295	295
Recorregut màxim de l'eix Z-	mm	500 / 1000 / 1500 / 2000
Unitat mínima de desplaçament de l'eix X/Z	mm	0.001	0.001
Diàmetre de l'eix a través del forat	mm	82 / 105	82 / 105
Sèrie de fus		3 passos	3 passos
Velocitat límit del cargol	rpm	45-1600	12-1600
Extrem de l'eix		A2-8	A2-8
Potència del motor principal	KW	7.5	7.5
Convertidor de freqüència	KW	7.5	7.5
Eix X/Z	N-m	5/7.5	5/7.5
Velocitat de moviment ràpid de l'eix X	m/min	6/8	6/8
Tipus de portaeines		Torreta d'eines elèctriques de 4 posicions	Torreta d'eines elèctriques de 4 posicions
Mida de la barra de tol	mm	25*25	25*25
Precisió de posicionament repetida del portaeines	mm	Menor o igual a 0,004	Menor o igual a 0,004
Diàmetre de la màniga del contrapunt	mm	75	75
Traç de la màniga del contrapunt	mm	130	130
Forat cònic central del contrapunt		MT5	MT5
