Característiques

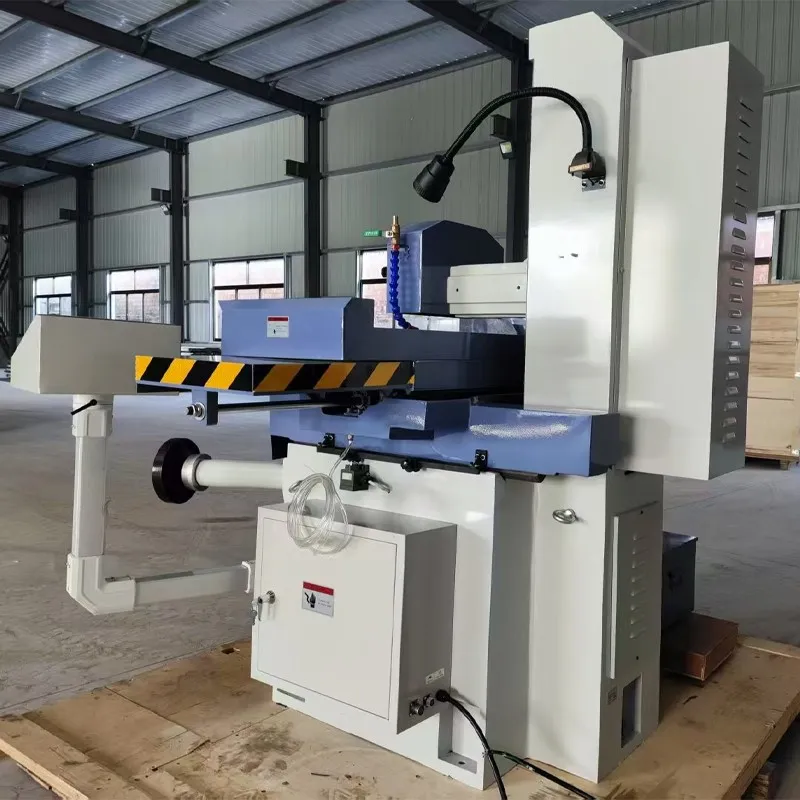

La rectificadora de superfície d'alta precisió té una bona estructura, una bona rigidesa, un aspecte bonic, un funcionament còmode. Utilitzant una superfície de guia de plàstic de precisió i un raspat de precisió, triturant transmissió hidràulica importada, accionament síncron.
La vàlvula mecànica principal és una rectificadora de vàlvules especial, es divideix en dues parts, el control de commutació mecànica, el control de l'accelerador. La part de control de l'accelerador i la funció de descàrrega poden realitzar l'inici i l'aturada de l'estació.
La rectificadora de superfícies d'alta precisió és adequada per a la mòlta de tot tipus de superfície plana i de forma complexa, segons les necessitats de l'usuari amb una ventosa d'imant permanent o una ventosa electromagnètica.
Paràmetres tècnics
|
Model |

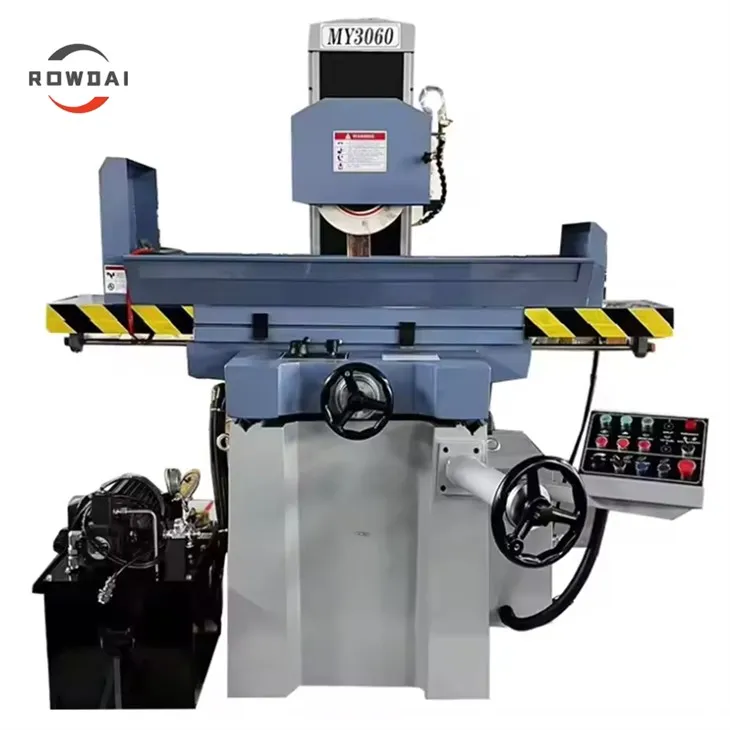

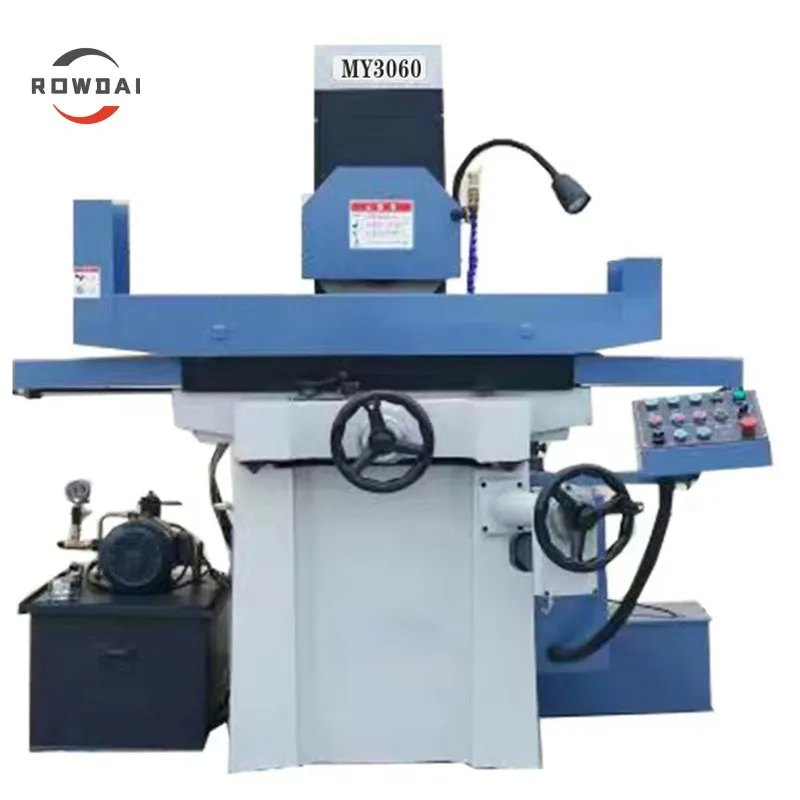

MY3060 |
|||
|
Banc |
Mida màxima de la superfície de la taula (L×W×H) |
mm |
600×300 |
|
|
Carrera màxima (L × A) |
mm |
680×320 |
||
|
Àrea de tall màxima de la taula (L × A) |
mm |
600×300 |
||
|
Nombre de ranura T - |
mm |
1×14 |
||
|
El capçal de mòlta |
Distància des de la superfície de la taula fins al centre del cargol |
mm |
500 |
|
|
Mida de la roda (diàmetre × amplada × forat) |
mm |
Ø350×32×ø127 |
||
|
Velocitats del cargol |
r/min |
1440 |
||
|
La quantitat d'alimentació |
Velocitat de marxa longitudinal de la taula (sense escales) |
m/min |
3--20 |
|
|
Taula horitzontal (davant i posterior) la quantitat d'alimentació |
Contínua (velocitat variable) |
mm/min |
150 |
|
|
Intermitent (sense escales) |
mm/temps |
0-5 |
||
|
El volant gira |
mm |
4 |
||
|
Roda manual de cada graella |
mm |
0.02 |
||
|
Alimentació vertical (amunt i avall) de la roda d'alimentació |
El volant gira |
mm |
4 |
|
|
Roda manual de cada graella |
mm |
0.01 |
||
|
Potència del motor |
Motor del cargol |
kw |
4 |
|
|
Motor de refrigeració |
w |
40 |
||
|

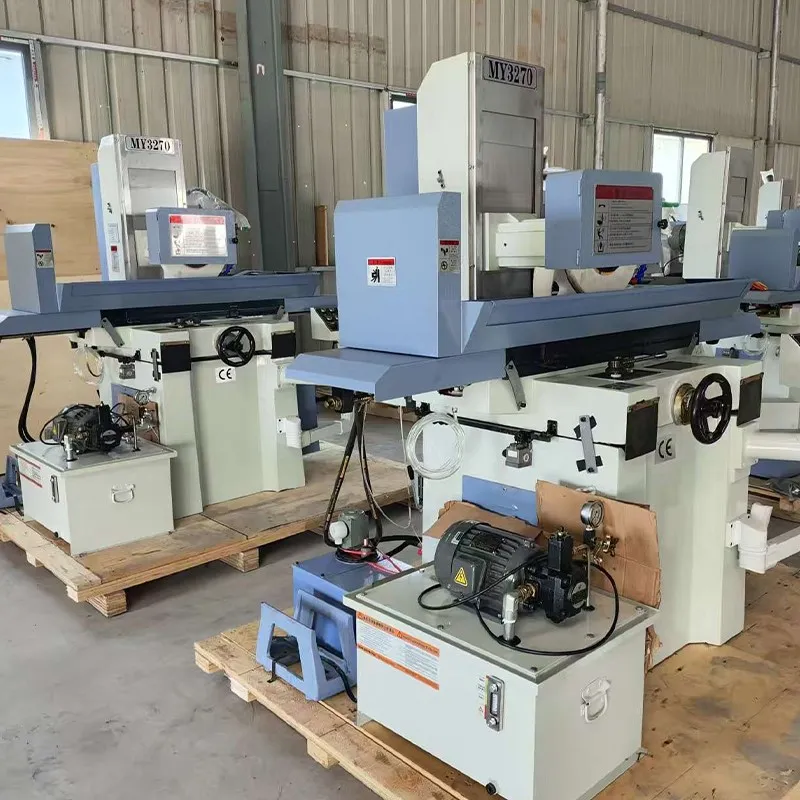

Sistema hidràulic |
Motor hidràulic |
kw |
1.5 |
|
|
Pressió de treball |
Mpa |
2.5 |
||
|
Capacitat del dipòsit d'oli |
L |
80 |
||
|
Màx. Capacitat |
L/min |
18 |
||
|
Precisió de treball |
Paral·lelisme de la superfície mecanitzada amb la superfície base |
mm |
300/0.005 |
|
|
Rugositat superficial |
μm |
Ra0,32 |
||
|
Pes de la màquina |
Pes net |
T |
1.5 |
|
|
Pes brut |
T |
1.4 |
||
|
Mida de la màquina (L×W×H) |
mm |
1900*1520*2020 |
||
SAccessoris estàndard
- Dipòsit de refrigerant
- Arbre d'equilibri
- Brida de roda
- Extractor de rodes
- Falca i cargol d'anivellament
- Caixa d'eines i eines
- Mola estàndard
- Làmpada de treball
- Soporte de rodes
- Bolígraf de diamant
Com triar la mola correcta
Les moles de superfície tenen una gran varietat de tipus i formes. A causa de les diferències en els materials abrasius, els agents aglutinants i els processos de fabricació, diverses moles mostren característiques operatives diferents. Cada mola, en funció de les seves propietats inherents, posseeix un rang d'aplicabilitat específic. Per tant, durant les operacions de rectificat, és essencial seleccionar la mola apropiada en funció de circumstàncies específiques-com ara les propietats del material de la peça, el mètode de tractament tèrmic, la forma, les dimensions, el procés de mecanitzat específic i els requisits tècnics. Si no ho feu,-és a dir, seleccionar una roda inadequada-posarà en perill directament la precisió de mecanitzat, l'acabat de la superfície i l'eficiència de producció. Els següents principis bàsics per a la selecció de la mola es proporcionen com a referència:
A. Quan tritureu materials amb alta resistència a la tracció, seleccioneu abrasius amb alta tenacitat.
B. Quan tritureu materials amb baixa duresa i gran allargament, seleccioneu abrasius relativament fràgils.
C. Quan tritureu materials d'alta duresa, seleccioneu abrasius amb una duresa encara més elevada.
D. Seleccioneu abrasius que no pateixin fàcilment reaccions químiques amb el material que s'està mecanitzant.
