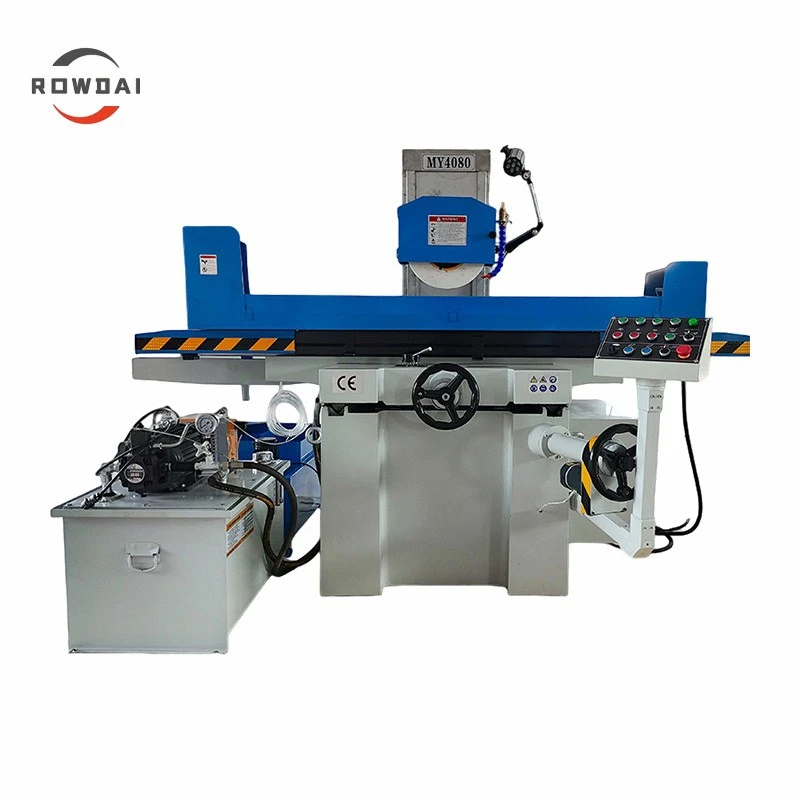

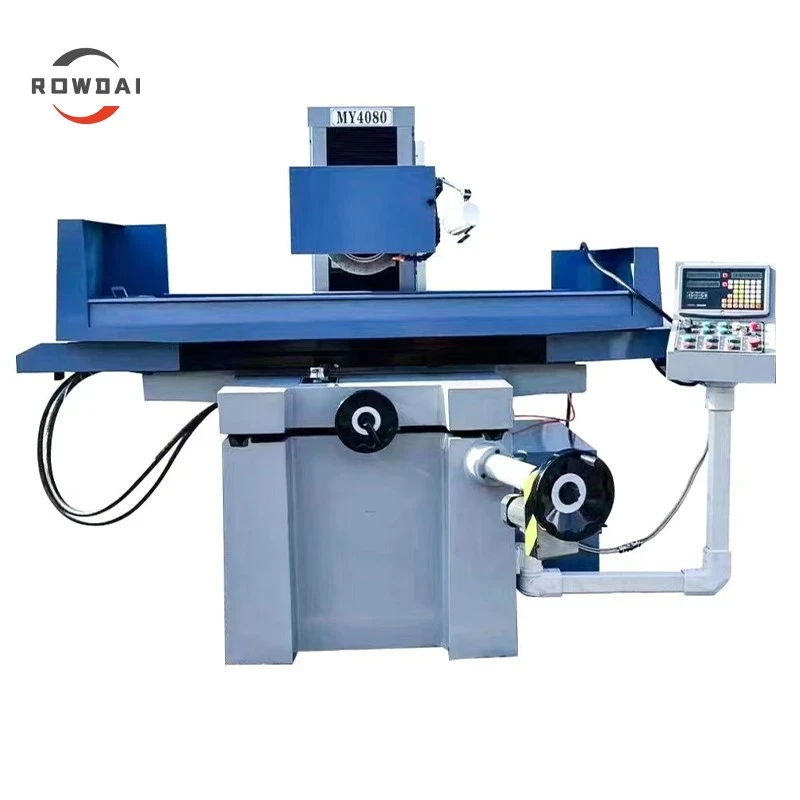

Aquesta nova rectificadora de superfície s'utilitza principalment per rectificar diversos materials com ara acer, ferro colat i metalls no-ferrosos mitjançant la perifèria de la mola.
Es poden utilitzar diferents mètodes de fixació i posicionament segons el material i la forma de la peça. Per a superfícies planes generals, el rectificat es pot dur a terme mitjançant un mandril electromagnètic o subjectant directament la peça a la taula de treball. Les superfícies planes, les superfícies en angle recte, els angles arbitraris, les cares d'extrem cilíndriques i altres formes especials es poden rectificar mitjançant accessoris o mandrils electromagnètics d'alta potència multi{-funcionals-.
Característiques
- El sistema de refrigeració de la mola consta d'un sistema de refrigeració independent amb broquets de refrigerant a la mola i un dipòsit d'aigua de refrigeració independent a un extrem de l'equip.
- En un extrem del nou llit de la màquina rectificadora de superfície, hi ha un dipòsit d'oli de control de lubricació independent, que lubrica contínuament els rails de guia del moviment de la taula de treball.
- El nou carril de guia de la rectificadora de superfície adopta una guia de plàstic-en forma de V i una de ferro pla-.
- El capçal de la mola utilitza un reforç de doble-capa per garantir la seva rigidesa; El moviment cap amunt i cap avall del capçal de mòlta adopta una estructura de placa lliscant, que pot evitar una alimentació inexacte a causa de la llarga vida útil.
Paràmetres tècnics
|
Descripció |
Unitat |
MY4080 |
|
|
Mida de la taula (W×L) |
mm |
400×800 |
|
|
Màx. viatge longitudinal |
mm |
830 |
|
|
Tranal creuat |
mm |
420 |
|
|
Màx. distància del centre del cargol a la taula |
mm |
500 |
|
|
Mida del mandril magnètic |
mm |
400×800 |
|
|
Velocitat del moviment longitudinal de la taula |
m/min |
7 - 16 |
|
|
Taula transversal moviment |
Alimentació automàtica |
mm/min |
0.1 - 8 |
|
Velocitat ràpida |
m/min |
990 |
|
|
Avancement del volant |
mm/div. |
0.02 |
|
|
Cap de roda vertical moviment |
Alimentació automàtica |
mm/corsa |
-- |
|
Velocitat ràpida |
mm/min |
610 |
|
|
Avancement del volant |
mm/div. |
0.01 |
|
|
Mola |
Velocitat |
rpm |
50 Hz 1450 60 Hz 1750 |
|
(OD×W×ID)Mida |
mm |
350×40×127 |
|
|
Paral·lelisme de la superfície mecanitzada amb la superfície base |
mm |
300:0.005 |
|
|
Motor del cargol |
KW |
4 |
|
|
Motor hidrànic |
KW |
2.2 |
|
|
Motor de la bomba de refrigeració |
KW |
0.09 |
|
|
Motor d'alimentació creuada |
KW |
0.06 |
|
|
Màx. Capacitat de càrrega de la taula (inclou mandril magnètic) |
kg |
200 |
|
|
Potència nominal total |
KW |
7 |
|
|
Alçada de la màquina |
mm |
1890 |
|
|
Pes brut |
kg |
2.75 |
|
|
Dimensions del paquet (L×W×H) |
mm |
2300*1900*2170 |
|
SAccessoris estàndard
- Dipòsit de refrigerant
- Arbre d'equilibri
- Brida de roda
- Extractor de rodes
- Falca i cargol d'anivellament
- Caixa d'eines i eines
- Mola estàndard
- Làmpada de treball
- Soporte de rodes
- Bolígraf de diamant
